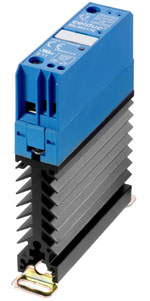

Einphasen Leistungshalbleiterrelais mit Kühler,
SIL
Modellreihe SIL entwickelt für alle Lasttyen
Mit Kühlkörper und Rastfuss für DIN-Schienenmontage.
In 22,5mm schmaler Baubreite.
Ausführungen als Nullpunktschaltende und Direktschaltende Relais.
Ausführungen von 12A bis 35A Nennstrom.
Lastspannungen von 12V bis 510VAC (600V-1200V peak).
Käfigklemmenanschluss bis 16qmm.
CELDUC Typen:
SIL765170, SIL841170, SIL842170, SIL842770, SIL842970, SIL855160, SIL863170, SIL865170, SIL865770, SIL865970, SIL867170, SIL867470,
|
| |
|
 |
Einphasen Leistungshalbleiterrelais mit Kühler und Funktionsüberwachung
SILD
Modellreihe SILD entwickelt für alle Lasttyen.
Ermöglicht eine Funtionsüberwachung des Relais und der Last ohne externe Spannungsversorgung.
Mit Kühlkörper und Rastfuss für DIN-Schienenmontage.
In 22,5mm schmaler Baubreite.
Ausführungen von 25A bis 35A Nennstrom.
Lastspannungen von 70V bis 510VAC (600V-1200V peak).
Käfigklemmenanschluss bis 16qmm.
CELDUC Typen: SILD845160, SILD865170, SILD867170
|
| |
|
 |
Einphasen Leistungshalbleiterrelais mit Kühler,
SIM
Modellreihe SIM entwickelt für alle Lasttyen
Mit Kühlkörper und Rastfuss für DIN-Schienenmontage.
In 45mm Baubreite.
Ausführungen als Nullpunktschaltende und Direktschaltende Relais.
Ausführungen von 40A bis 45A Nennstrom.
Lastspannungen von 24V bis 510VAC (1200V peak).
Käfigklemmenanschluss bis 16qmm.
CELDUC Typen: SIM765170, SIM855160, SIM865170, SIM865770, SIM865970, SIM867170
|
| |
|
 |
Einphasen Leistungshalbleiterrelais
SO7
Die Modellreihe OKPAC mit den Typen SO7 mit asynchroner Direkteinschaltung und einem RC Netz ist insbesondere für die Steuerung von Motoren und von Transformatoren bestimmt. Die Reihe ist (mit Schaltzeiten<50 Mikrosekunden) für schnelle Schaltvorgänge in unterbrechungsfreien Stromversorgungen (U.S.V) geeignet.
Ausführungen von 35A bis 125A Nennstrom.
Lastspannungen von 12V bis 510VAC (600V und 1200V peak).
CELDUC Typen:
SO745090, SO747090, SO763090, SO765090, SO767090, SO768090, SO769090
|
| |
|
|
Einphasen Leistungshalbleiterrelais
SO8
Die Modellreihe OKPAC mit den Typen SO8, mit Nullspannunggchalter und einem integrierten Varistor wird für alle Lastarten empfohlen, die SO88xxxx Produkte mit 1600V Scheitelspannung sind besonders für die Kompensationsanlagen: (Leistungfaktor-Korrektur) geeignet.
Ausführungen von 12A bis 125A Nennstrom.
Lastspannungen von 12V bis 690VAC (600V-1200V-1600V peak).
CELDUC-Typen:
SO842074, SO842974, SO843070, SO843970, SO845070, SO847070, SO848070, SO849070, SO863070, SO865070, SO867070, SO868070, SO869070, SO863970, SO865970, SO867970, SO868970, SO869970, SO885060, SO887060, SO888060, SO889060
|
| |
|
|
Einphasen Leistungshalbleiterrelais
SO9
Die Modellreihe OKPAC mit den Typen SO9, mit Nullspannungschalter, ist für die Steuerung resistiver Lasten Heizungsanwendungen optimiert.
Ausführungen von 12A bis 75A Nennstrom.
Lastspannungen von 12V bis 600VAC (600V-1200V peak).
CELDUC-Typen:
SO9422560, SO963560, SO965560, SO967560, SO941460, SO942460, SO943460, SO945460, SO963460, SO965460, SO967460,
|
| |
|
 |
Einphasen Leistungshalbleiterrelais mit Funktionsüberwachung
SOD
Die Modellreihe OKPAC mit den Typen SOD entwickelt für alle Lasttyen.
Ermöglicht eine Funtionsüberwachung des Relais und der Last ohne externe Spannungsversorgung.
Ausführungen von 35A bis 75A Nennstrom.
Lastspannungen von 70V bis 510VAC (600V und 1200V peak).
Nullpunktschaltendes Relais.
CELDUC Typen:
SOD843180, SOD845180, SOD865180, SOD867180
|
| |
|
 |
Einphasen Leistungshalbleiterrelais mit zwei Ansteuerklemmen
SOR
Die Modellreihe OKPAC mit den Typen SOR8, mit Nullspannunggchalter und einem integrierten RC-Glied wird für alle Lastarten empfohlen.
Ansteueranschluss: 2 x Stecker mit Federzugklemmen.
Ausführungen von 25A bis 75A Nennstrom.
Lastspannungen von 12V bis 510VAC (600V-1200V peak).
CELDUC-Typen:
SOR842074, SOR863070, SOR865070, SOR867070,
|
| |
|
 |
Einphasen Leistungshalbleiterrelais
SCSC741110,SC742110,SC744110,SC745100,SC747100,SC762110,SC764110,
Modellreihe SC entwickelt für alle Lasttyen
Ausführungen von 12A bis 125A Nennstrom.
Stosstromwerte bis 2.000A und I²t bis 24.000A²s für Absicherung und Schutz.
Lastspannungen von 24V bis 690VAC (600V-1200V-1600V peak).
SC7 Direktschaltendes Relais für Motoren und Trafos bestimmt.
SC8 Nullpunktschaltend für alle Lasten empfohlen.
SC88 für Kompensationsanlagen geeignet.
SC9 für Ohmische Lasten (Heizungsanwendungen) optimiert.
CELDUC Typen:
SC741110, SC742110, SC744110, SC745100, SC747100, SC762110, SC764110, SC764910, SC767110, SC768110, SC769110, SC800010, SC841110, SC841114, SC841810, SC841910, SC842110, SC842114, SC842810, SC842910, SC844110, SC844810, SC844910, SC861110, SC862110, SC862810, SC862910, SC864110, SC864810, SC864910, SC867110, SC867910, SC868110, SC868910, SC869110, SC869810, SC869910, SC885100, SC887100, SC888100, SC889100, SC941110, SC941160, SC942110, SC942120, SC942160, SC942900, SC942920, SC944110, SC944160, SC945060, SC945100, SC945160, SC945900, SC947100, SC947160, SC947900, SC948100, SC949100, SC961110, SC961160, SC962110, SC962114, SC962160, SC962800, SC962960, SC965100, SC965160, SC967100, SC967160
|
| |
|
 |
Einphasen Leistungshalbleiterrelais
SCF
für Ohmische Lasten (Heizungsanwendungen) optimiert.
Nullpunktschaltendes Relais.
Flachsteck-Anschlüssen.
Ausführung mit 25A Nennstrom.
Lastspannungen von 280VAC bis 600VAC (600V und 1200V peak).
CELDUC Typen:
SCF42160, SCF42324, SCF62160
|
| |
|
 |
Einphasen Leistungshalbleiterrelais EMV optimiert
SCFL
Dieses Relais wurde entwickelt für Anwendungen bei denen eine geringe elektromagnetische Aussendung absolut notwendig ist: z.B elektrische Geräte die in Haushalten betrieben werden, in der IT Branche oder für medizinische Ausrüstungen.
Ausführung 25A Nennstrom.
Lastspannungen von 12V bis 280VAC (600V peak).
CELDUC Type: SCFL42100
|
| |
|
 |
Einphasen Leistungshalbleiterrelais Transformator-Schalter
SCP
Die SCP Relais sind das primärseitige Schalten von Transformatoren und aller induktiven Lasten.
Softstartrelais, Anfahren über Scheitel.
Ausführung mit 40A Nennstrom.
Lastspannungen von 280V bis 480VAC (600V und 1200V peak).
CELDUC Typen:
SCP49110, SCP69110
|
| |
|
 |
Phasenanschnitt - Einphasen Leistungshalbleiterrelais
SG4
Das Relais ermöglicht die Veränderung der Leitungsaunahme einer Last durch einen Phasenanschnitt der Spannung, der proportional zur Eingangsspannung bzw- zum Eingangsstrom ist.
Anwendungen: Dimmer, Geschwindigkeitsregler für einphasige Motoren (Vibrationsförderer, … ), Heizungssteuerungen.
Ausführungen von 10A bis 110A Nennstrom.
Lastspannungen von 115VAC bis 460VAC.
Ansteuerung: 0-10VDC, 4-20mA, Potentiometer.
CELDUC Typen:
SG441020, SG444020, SG444120, SG444420, SG464020, SG464120, SG464420, SG468020, SG468120, SG468420, SG469020, SG469120, SG469420
|
| |
|
 |
Pulspaket - Einphasen Leistungshalbleiterrelais
SG5
Das Relais ermöglicht einem vom Netz getrennten analogen Eingang, das steuern der Leistungsaufnahme mit Pulspaketen. Die Steuerung verhält sich synchron zum Netz und enthält nur ganze Perioden.
Ausführungen von 10A bis 40A Nennstrom.
Lastspannungen von 230VAC bis 400VAC.
Ansteuerung: 0-10VDC, 0-5VDC, 4-20mA, Potentiometer.
CELDUC Typen:
SG541020, SG541120, SG541420, SG544020, SG544120, SG564020, SG564120, SG564420
|
| |
|
 |
Einlötbare Leistungshalbleiterrelais Serie SKA
SKA
Serie SKA
bis 6A Nennstrom,
schaltbare Spannung von 12V bis 600VAC mit integriertem Überspannungsschutz, Ideal für Ventile/Motoren.
Ausführungen als Nullpunktschaltende und Direktschaltende Relais.
CELDUC Typen:
SK541100, SK541101, SKA10420, SKA10440, SKA10620, SKA10640, SKA11440, SKA20420, SKA20421, SKA20440, SKA20441, SKA20460, SKA20620, SKA20640, SKA21420, SKA21421, SKA21440, SKA21441,
|
| |
|
|
Einlötbare Leistungshalbleiterrelais Serie SKB
SKB
Serie SKB
bis 4A Nennstrom,
schaltbare Spannung von 12V bis 600VAC.
Für Ohmische Lasten (Heizungsanwendungen) optimiert.
Ausführung als Nullpunktschaltendes Relais.
CELDUC Typen:
SKB10420, SKB10440, SKB20420, SKB20440
|
| |
|
 |
Einlötbare Leistungshalbleiterrelais Serie SKD.. SKLD..
SKD..SKLD..
Diese Relaisreihe erlaubt das Schalten von Lasten im DC Netz mit Spannungen von 2 bis 200VAC und Strömen von 1 bis 10A.
CELDUC Typen:
SKD10306, SKD10120, SKLD10510 SKLD11006 SKLD30510 SKLD31006
|
| |
|
|
Einlötbare Leistungshalbleiterrelais Serie SKL.. SKH..
SKL..SKH..
SKL bis 75A Thyristorgrösse, 230V oder 600VAC, geeignet zur Montage auf einem Kühlkörper (siehe Abbildung)
Anwendungen in Ohmische Lasten (Heizungsanwendungen) und bei Motoren.
SKH mit Kühlkörper bis 10A Nennstrom.
CELDUC Typen:
SKL10120, SKL10220, SKL10240, SKL10520, SKL10540, SKL10740, SKL20120, SKL20220, SKL20240, SKL20520, SKL20540, SKL20740, SKH10120, SKH10240, SKH20120, SKH20240, |
| |
|
|
